花鍵(jian)主(zhu)動齒輪(lun)鍛件分析

文章來源：sjzwx 更新時間：2015-03-20 09:52:45

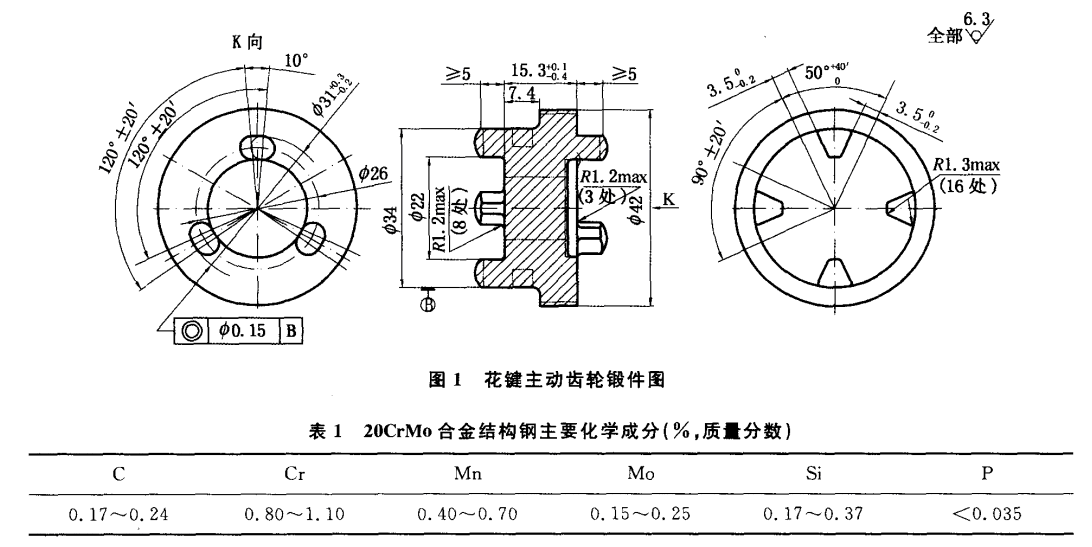

    1材料要(yao)求圖(tu)1所示為某9O型摩托車變速箱中的(de)花鍵主動齒輪鍛件圖(tu)，要(yao)求鍛件材質(zhi)為20CrMo合金結(jie)構鋼，國(guo)家標準為GB3077，其主要(yao)化學(xue)成分如表1所示。

    2幾何(he)形狀由(you)(you)圖(tu)1中可以看(kan)出，其幾何(he)形狀由(you)(you)三部(bu)分組(zu)(zu)(zu)成(cheng)。上部(bu)分由(you)(you)3個橫截面為(wei)近似(si)環(huan)式(shi)扇形加2個半圓(yuan)的(de)凸(tu)塊(kuai)(kuai)組(zu)(zu)(zu)成(cheng)，中間部(bu)分為(wei)對(dui)稱的(de)圓(yuan)柱形臺階體(ti)，下部(bu)分由(you)(you)4個橫截面近似(si)環(huan)式(shi)扇形凸(tu)塊(kuai)(kuai)組(zu)(zu)(zu)成(cheng)。其中，上、下兩部(bu)分凸(tu)塊(kuai)(kuai)的(de)成(cheng)形及(ji)工藝的(de)穩定性，是(shi)成(cheng)形工藝技術設(she)計的(de)關鍵點(dian)與難點(dian)。

    3尺寸精度(du)(du)齒(chi)輪鍛件圖中要求(qiu)未(wei)注尺寸公差(cha)均(jun)按(an)IT13級計算，同時要求(qiu)除(chu)外(wai)徑42mm和上、下兩部(bu)位的凸塊長度(du)(du)需鍛后切削外(wai)，其余(yu)各(ge)部(bu)位尺寸和形狀均(jun)為(wei)非加工配合(he)面(mian)，且要求(qiu)不允許(xu)有斜度(du)(du)，這(zhe)成(cheng)為(wei)成(cheng)形工藝技術設計的關鍵點之一。
