老头与人妻系列_国产男女猛烈无遮挡免费视频网站_亚洲av无码专区色爱天堂老鸭_97久久精品人人槡人妻人人玩

鍛(duan)件7055鋁(lv)合金成分

文章來源：sjzwx 更新(xin)時(shi)間：2015-05-11 09:36:47

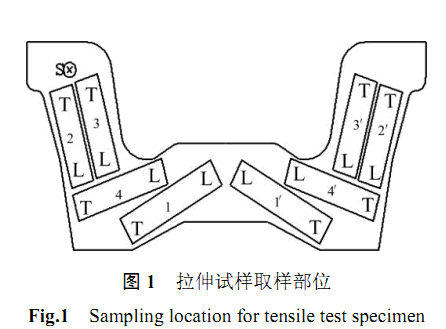

    7055鋁合金成分(質量分數，%)為Al-8.2Zn-2.2Mg-2.4Cu-0.2Zr。首先將利用SFZD-500全自動控制往復噴射成形設備制備的直徑為495mm、長1000mm的大規格7055鋁合金錠坯熱擠壓成直徑160mm的棒材；接著將擠壓棒材在(440±10)℃溫度下分2步鍛壓成形為輪轂鍛件，然后(hou)粗車、打圓底孔，再進(jin)(jin)行(xing)(xing)(xing)450℃/3h+475℃/3h雙級固(gu)溶處(chu)理。固(gu)溶后(hou)的樣品，一(yi)部分(fen)進(jin)(jin)行(xing)(xing)(xing)T6態(tai)時(shi)效(xiao)處(chu)理(120℃/24h)，另一(yi)部分(fen)分(fen)別進(jin)(jin)行(xing)(xing)(xing)T76(120℃/6h+160℃/8h)、T74(120℃/6h+160℃/18h)和T73(120℃/6h+160℃/30h)雙級時(shi)效(xiao)處(chu)理，研(yan)究二級時(shi)效(xiao)時(shi)間對鍛(duan)件性(xing)(xing)能的影響，并與T6態(tai)鍛(duan)件進(jin)(jin)行(xing)(xing)(xing)性(xing)(xing)能對比。在輪轂坯件上(shang)不(bu)同方向的8個(ge)部位(wei)1，2，3，4及(ji)1′，2′，3′，4′取(qu)樣進(jin)(jin)行(xing)(xing)(xing)拉伸試驗(yan)及(ji)斷(duan)裂韌性(xing)(xing)試驗(yan)，如圖1所示。

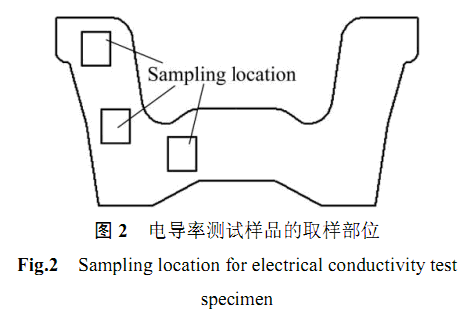

    同一(yi)狀(zhuang)(zhuang)態(tai)(tai)、同一(yi)取樣(yang)(yang)部位取3根。按(an)照GB/T228−2002《金屬材(cai)料(liao)室溫拉伸實驗(yan)(yan)方法》制(zhi)(zhi)成(cheng)圓棒狀(zhuang)(zhuang)，在XD-120A萬能(neng)材(cai)料(liao)試(shi)(shi)(shi)(shi)(shi)(shi)驗(yan)(yan)機(ji)上(shang)進(jin)(jin)行拉伸試(shi)(shi)(shi)(shi)(shi)(shi)驗(yan)(yan)。按(an)照GB4161−1984《金屬材(cai)料(liao)平(ping)面應變(bian)斷裂(lie)韌(ren)(ren)(ren)度K1C試(shi)(shi)(shi)(shi)(shi)(shi)驗(yan)(yan)方法》，在MTS810型(xing)電子(zi)萬能(neng)試(shi)(shi)(shi)(shi)(shi)(shi)驗(yan)(yan)機(ji)上(shang)進(jin)(jin)行斷裂(lie)韌(ren)(ren)(ren)性檢測(ce)。選擇三點彎(wan)曲法測(ce)試(shi)(shi)(shi)(shi)(shi)(shi)鍛件(jian)試(shi)(shi)(shi)(shi)(shi)(shi)樣(yang)(yang)的斷裂(lie)韌(ren)(ren)(ren)性，按(an)厚(hou)、寬、長(S、T、L)比(bi)例為(wei)1:2:8的L-T加(jia)工試(shi)(shi)(shi)(shi)(shi)(shi)樣(yang)(yang)。預測(ce)σ0.2/E(屈服強(qiang)度與彈性模量的比(bi)值(zhi))范圍為(wei)0.0085~0.0100，則最小(xiao)厚(hou)度及(ji)裂(lie)紋長度均為(wei)12.5mm，即(ji)試(shi)(shi)(shi)(shi)(shi)(shi)樣(yang)(yang)尺寸(cun)為(wei)12.5mm×25mm×100mm。預裂(lie)紋在Instron8032動態(tai)(tai)疲勞試(shi)(shi)(shi)(shi)(shi)(shi)驗(yan)(yan)機(ji)上(shang)制(zhi)(zhi)備。利用(yong)D60K數字金屬電導(dao)率(lv)測(ce)量儀測(ce)定(ding)試(shi)(shi)(shi)(shi)(shi)(shi)樣(yang)(yang)的電導(dao)率(lv)。按(an)照GB/T12966−2008《鋁合金電導(dao)率(lv)渦(wo)流(liu)測(ce)試(shi)(shi)(shi)(shi)(shi)(shi)方法》制(zhi)(zhi)備尺寸(cun)為(wei)25mm×25mm×5mm的試(shi)(shi)(shi)(shi)(shi)(shi)塊(kuai)，試(shi)(shi)(shi)(shi)(shi)(shi)塊(kuai)表面粗糙度不(bu)大(da)于6.3μm，取樣(yang)(yang)部位見(jian)圖2。每塊(kuai)試(shi)(shi)(shi)(shi)(shi)(shi)樣(yang)(yang)上(shang)至少測(ce)5個(ge)部位，取平(ping)均值(zhi)。為(wei)驗(yan)(yan)證(zheng)不(bu)同熱處理(li)制(zhi)(zhi)度的實際應用(yong)效果，選擇T6狀(zhuang)(zhuang)態(tai)(tai)及(ji)T74狀(zhuang)(zhuang)態(tai)(tai)鍛件(jian)分別加(jia)工成(cheng)機(ji)輪(lun)成(cheng)品(pin)，進(jin)(jin)行靜(jing)壓(ya)(ya)(ya)試(shi)(shi)(shi)(shi)(shi)(shi)驗(yan)(yan)。垂直放置輪(lun)轂于靜(jing)壓(ya)(ya)(ya)臺上(shang)，從0kN開始(shi)緩慢(man)加(jia)載靜(jing)壓(ya)(ya)(ya)力(li)，設(she)置最大(da)靜(jing)壓(ya)(ya)(ya)力(li)為(wei)1000kN，測(ce)試(shi)(shi)(shi)(shi)(shi)(shi)輪(lun)轂發生(sheng)塑性變(bian)形及(ji)斷裂(lie)的靜(jing)壓(ya)(ya)(ya)力(li)值(zhi)。
