老头与人妻系列_国产男女猛烈无遮挡免费视频网站_亚洲av无码专区色爱天堂老鸭_97久久精品人人槡人妻人人玩

12A504g合金搖臂模鍛件的研發工藝解析

文章來源：sjzwx 更新時間：2015-02-12 13:35:05

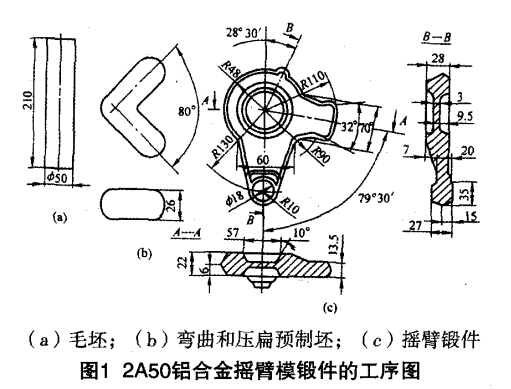

    飛機(ji)用2A50鋁合金搖臂模(mo)鍛件的工序圖(tu)示于圖(tu)1。2A50合金為鋁銅(tong)系(2XXX系)鋁合金，鍛件重量(liang)(liang)0．68kg，模(mo)鍛斜度(du)7。，錯移量(liang)(liang)不大(da)于0．5ram。這個模(mo)鍛件的生產(chan)(chan)特點(dian)是生產(chan)(chan)過程中采(cai)用兩(liang)種(zhong)曲柄壓(ya)力機(ji)，即(ji)機(ji)械壓(ya)力機(ji)和偏心壓(ya)力機(ji)來進行鍛壓(ya)生產(chan)(chan)。主要工序說(shuo)明如下：

    (1)毛坯和下料：直徑50mm的棒材(cai)用圓盤鋸切成210mm±lmm的毛坯。

    (2)加(jia)熱(re)：在回(hui)轉(zhuan)電爐中加(jia)熱(re)至460~C，并保溫50min。

    (3)彎曲：在(zai)2500kN偏(pian)心壓力(li)機的彎曲模槽內彎曲8O。，并(bing)在(zai)該壓力(li)機的壓扁平臺上(shang)壓扁至高度(du)26mm；終鍛溫(wen)度(du)不低于350~C，空冷。

    (4)模(mo)(mo)鍛(duan)：鍛(duan)模(mo)(mo)預(yu)熱(re)至(zhi)100℃以上，預(yu)制坯加熱(re)至(zhi)460~C，在25MN機(ji)械壓力機(ji)的模(mo)(mo)鍛(duan)模(mo)(mo)槽中模(mo)(mo)鍛(duan)，終鍛(duan)溫(wen)度不低于350~C，空冷。

   ; (5)切邊(bian)：在2500kN偏心(xin)壓力(li)機上冷切邊(bian)。

    (6)熱處理、腐蝕、清除缺陷，檢(jian)查。
